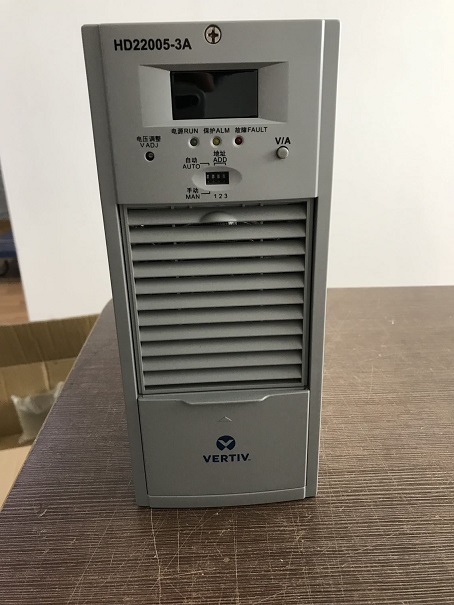

上海歐可電子科技有限公司VERTIV充電模塊到貨照片

發表于：2019年10月17日瀏覽量：

導讀：HD22005-3A充電模塊是電力電源主要的配置模塊，廣泛應用于小型變電站直流電源中。該系列模塊的原理、外觀尺寸、安裝、維護使用等與HD22010-3系列完全相同，采用強迫風冷模式。...

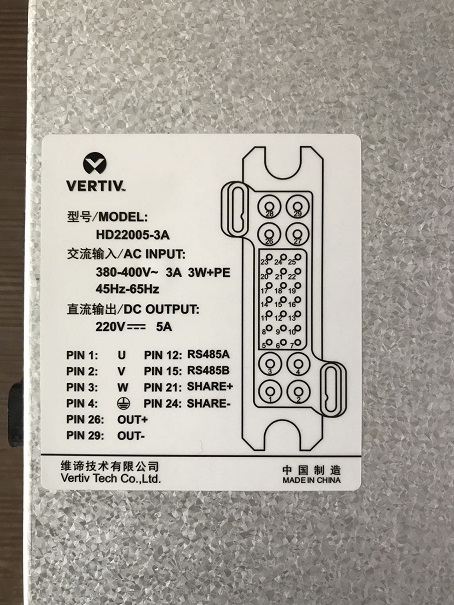

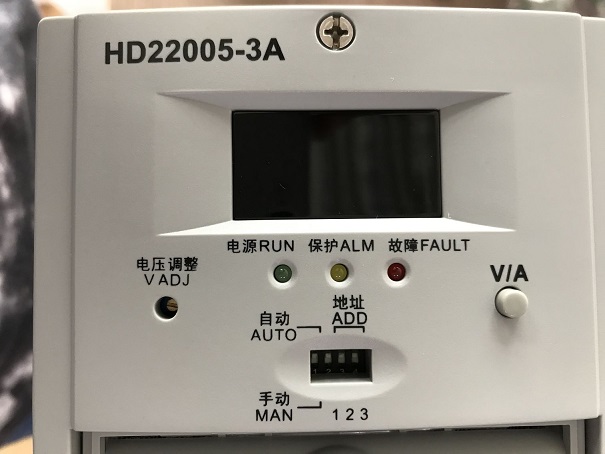

VERTIV HD22005-3A

HD22005-3A充電模塊是電力電源主要的配置模塊，廣泛應用于小型變電站直流電源中。該系列模塊的原理、外觀尺寸、安裝、維護使用等與HD22010-3系列完全相同，采用強迫風冷模式。

產品系列

名稱	型號	編碼	單位	定購指南	備注
充電模塊	HD22005-3A	02130560	PCS	根據系統要求配置個數	自然冷/風冷結合防塵設計
充電模塊	HD11010-3A	02130556	PCS	根據系統要求配置個數	自然冷/風冷結合防塵設計

技術參數

類別	參數名稱		HD22005-3A	HD11010-3A
輸入特性	輸入電壓		323V～475V（三相三線制）	323V～475V（三相三線制）
	輸入電流		≤4A	≤4A
	交流輸入頻率		45Hz～65Hz	45Hz～65Hz
	效率		≥90%	≥90%
	輸入功率因數		≥0.94	≥0.94
輸出特性	輸出電壓范圍		176V～320V	87V～160V
	額定輸出電流		5A	10A
	最大輸出電流		5.5A	11A
	軟啟動時間		3～8秒	3～8秒
	輸出恒流范圍		10%～110%	10%～110%
	穩流精度（20%限流）		≤±1%	≤±1%
	紋波系數		≤0.1%	≤0.1%
	穩壓精度		≤±0.5%	≤±0.5%
	均流不平衡度		≤±5%（50%～100%額定負載）	≤±5%（50%～100%額定負載）
音響噪音			<55dB	<55dB
保護特性	輸出短路回縮		回縮電流≤40%額定電流，可自恢復
	輸出過壓保護		325±5Vdc	165±5Vdc
	輸入過壓	保護點	482±6Vac
		恢復點	460±15Vac
	輸入欠壓	保護點	316±6Vac
		恢復點	335±10Vac
保護特性	缺相保護		可恢復
	過溫	保護點	85℃
		恢復點	75℃
	風扇溫度控制		風扇啟動點55℃，停轉點38℃
安規	絕緣電阻		試驗電壓1000Vdc，輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻>10MΩ
	絕緣強度		輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加50Hz、有效值為2000V的交流電壓1分鐘，無擊穿或飛弧現象
EMC	靜電放電抗擾性要求		IEC6100-4-2 Level 3
	快速瞬變電脈沖群抗擾性要求		IEC61000-4-4 Level 3
	浪涌抗擾性要求		IEC61000-4-5 Level 3
	由射頻場感應引起的傳導騷擾抗擾性要求		IEC61000-4-6 Level 3
	工頻磁場抗擾性要求		IEC61000-4-8 Leve 3
	電壓暫降、短時中斷和電壓漸變抗擾性要求		IEC61000-4-11 暫降和中斷：0～70%U
	大氣壓力		70～106kPa
機械參數	尺寸（長×寬×高）		413mm×110mm×257mm
	重量		6kg
冷卻方式			風冷，防塵設計
