溫度變送器技術參數及注意事項

發表于:2019年05月24日 瀏覽量:

導讀:溫度變送器技術參數及注意事項...

                              溫度變送器技術參數及注意事項










































技術參數


1、熱電偶溫度變送器技術指標

※輸入

輸入類型:K、E、S、B、T、J等型熱電偶

溫度量程范圍:(如下圖)

輸入阻抗:≥20KΩ

冷端溫度補償:-15~+75℃

※輸出

輸出電流:4~20mA

輸出回路供電:12~30VDC

最小工作電壓:12VDC

負載電阻與供電電源的關系:

※綜合參數

標準精度:±0.2%

溫度漂移:基本誤差/10℃

熱電阻引線補償:±0.1%(0~10Ω)

負載變化影響:±0.1%(允許負載范圍內)

電源變化影響:±0.1%(12~30V)

開機響應時間:<1S(0~90%)

工作環境溫度:-20~+70℃

防護等級:IP00/IP54(傳感器防護等級決定)

電磁兼容:符合IEC61000,EN61000

2、熱電阻溫度變送器技術指標

※輸入

溫度量程范圍:Pt100:-200~850℃ Cu50:-50~150℃

最小溫度量程:50℃

引線電阻:≤10Ω

※輸出

輸出電流:4~20mA

輸出回路供電:12~30VDC

最小工作電壓:12VDC

負載電阻與供電電源的關系:

負載電阻(包括引線電阻)=供電電源(V)-12(V)/0.02A


標準精度:±0.2%(參見選型表)注:需要高精度可訂制

溫度漂移:基本誤差/10℃

熱電阻引線補償:±0.1%(0~10Ω)

負載變化影響:±0.1%(允許負載范圍內)

電源變化影響:±0.1%(12~30V)

開機響應時間:<1S(0~90%)

工作環境溫度:-20~+70℃

防護等級:IP00/IP54(傳感器防護等級決定)

電磁兼容:符合IEC61000,EN61000

外型圖

模塊式溫度變送器外形結構圖

導軌式溫度變送器外形結構圖

優勢分析

模擬型

● 精度高

● 量程、零點外部連續可調

● 穩定性能好

● 正遷移可達500%、負遷移可達600%

● 二線制、三線制、四線制

● 阻尼可調、耐過壓

● 固體傳感器設計

● 無機械可動部件、維修量少

● 重量輕(2.4kg)

● 全系列統一結構、互換性強

● 小型化(166mm總高)

● 接觸介質的膜片材料可選

● 單邊抗過壓強

● 低壓澆鑄鋁合金殼體

智能型

●超級的測量性能,用于壓力、差壓、液位、流量測量

●數字精度:+(-)0.05%

●模擬精度:+(-)0.75%+(-)0.1%F.S

●全性能:+(-)0.25F.S

●穩定性:0.25% 60個月

●量程比:100:1

●測量速率:0.2S

●小型化(2.4kg)全不銹鋼法蘭,易于安裝(見圖右)

●過程連接與其它產品兼容,實現最佳測量

●采用H合金護套的傳感器(專利技術),實現了優良的冷、熱穩定性

●采用16位計算機的智能變送器

●標準4-20mA,帶有基于HART協議的數字信號,遠程操控

●支持向現場總線與基于現場控制的技術的升級。

注意事項


    溫度變送器的供電電源不得有尖峰,否則容易損壞變送器。變送器的校準應在加電5分鐘后進行,并且要注意當時環境溫度。測高溫時(>>100℃)傳感器腔與接線盒間應用填充材料隔離,防止接線盒溫度過高燒壞變送器。在干擾嚴重的情況下使用傳感器,外殼應牢固接地避免干擾,電源及信號輸出應采用Ф10屏蔽電纜傳輸,壓線螺母應旋緊以保證氣密性。只有RWB型溫度變送器有0~10mA輸出,為三線制,在量程值的5%以下,由于三極管的關斷特性造成不線性。溫度變送器每6個月應校準一次,如果DWB因受電路限制不能進行線性修正,最好按說明選擇量程以保證其線性。

數據顯示不準的原因

1.線路長,信號衰減;
  2.線路阻抗不匹配;
  3.信號受干擾,沒有屏蔽;

一體化溫度變送器

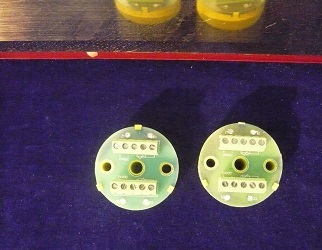

    一體化熱電阻溫度變送器是體積比較小的、可以安裝到熱電阻的接線盒內的溫度變送器。一體化溫度變送器一般由測溫探頭(熱電偶或熱電阻傳感器)和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內,從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。

熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫熱電阻信號轉換放大后,再由線性電路對溫度與電阻的非線性關系進行補償,經V/I轉換電路后輸出一個與被測溫度成線性關系的4~20mA的恒流信號。

    熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后,再帽由線性電路消除熱電勢與溫度的非線性誤差,最后放大轉換為4~20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故,變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時,變送器會輸出最大值(28mA)以使儀表切斷電源。

    一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。

    一體化溫度變送器的輸出為統一的4~20mA信號;可與微機系統或其它常規儀表匹配使用。也可應用戶要求做成防爆型或防火型測量儀表。
